Заміна дисплея (екрана) iPhone 6: інструкція + фото

У нашому випадку iPhone 6 впав і на екрані з'явилися кольорові смуги та спотворення зображення. Важливо відзначити, що захисне скло залишилося цілим, що значно спрощує ремонт та знижує ризик порізів під час роботи.

Необхідні інструменти

Для заміни дисплею нам знадобиться спеціальна викрутка для iPhone (Pentalobe P2) для зовнішніх гвинтів та хрестова викрутка T5 для внутрішніх кріплень. Також корисно мати присоску для підняття дисплею, пластикову лопатку або шпатель для розбирання, або медіатор для гітари як альтернативу.

Якщо спеціальних інструментів немає, можна використовувати тонке лезо (але дуже обережно), пластикову карту або навіть нігті для досвідчених користувачів. Додатково знадобиться термофен або звичайний фен для волосся, новий дисплейний модуль iPhone 6 та клей для фіксації компонентів.

Початок розбирання

Спочатку вимикаємо iPhone будь-якими доступними способами. Викручуємо два нижніх гвинти біля Lightning-роз'єму спеціальною iPhone-викруткою та акуратно складаємо їх - вони знадобляться при збиранні.

Особливість iPhone 6 полягає в тому, що поруч з входом для навушників (3.5 мм джек) є невеликий проміжок, де можна підчепити корпус. Якщо є присоска, приклеюємо її до нижньої частини екрану та обережно тягнемо вгору, створюючи невеликий зазор. Альтернативно можна знайти проміжок біля аудіо-входу - навіть нігтем можна підняти край.

Вставляємо пластикову лопатку в зазор та обережно ведемо по периметру, відщіпуючи фіксатори. Для досвідчених користувачів можна обережно використовувати тонке лезо, але без фанатизму - рухаємося повільно та поступово відщіпуємо кріплення по периметру.

Критично важливо не піднімати дисплей повністю, оскільки він з'єднаний шлейфами з материнською платою.

Робота з внутрішніми компонентами

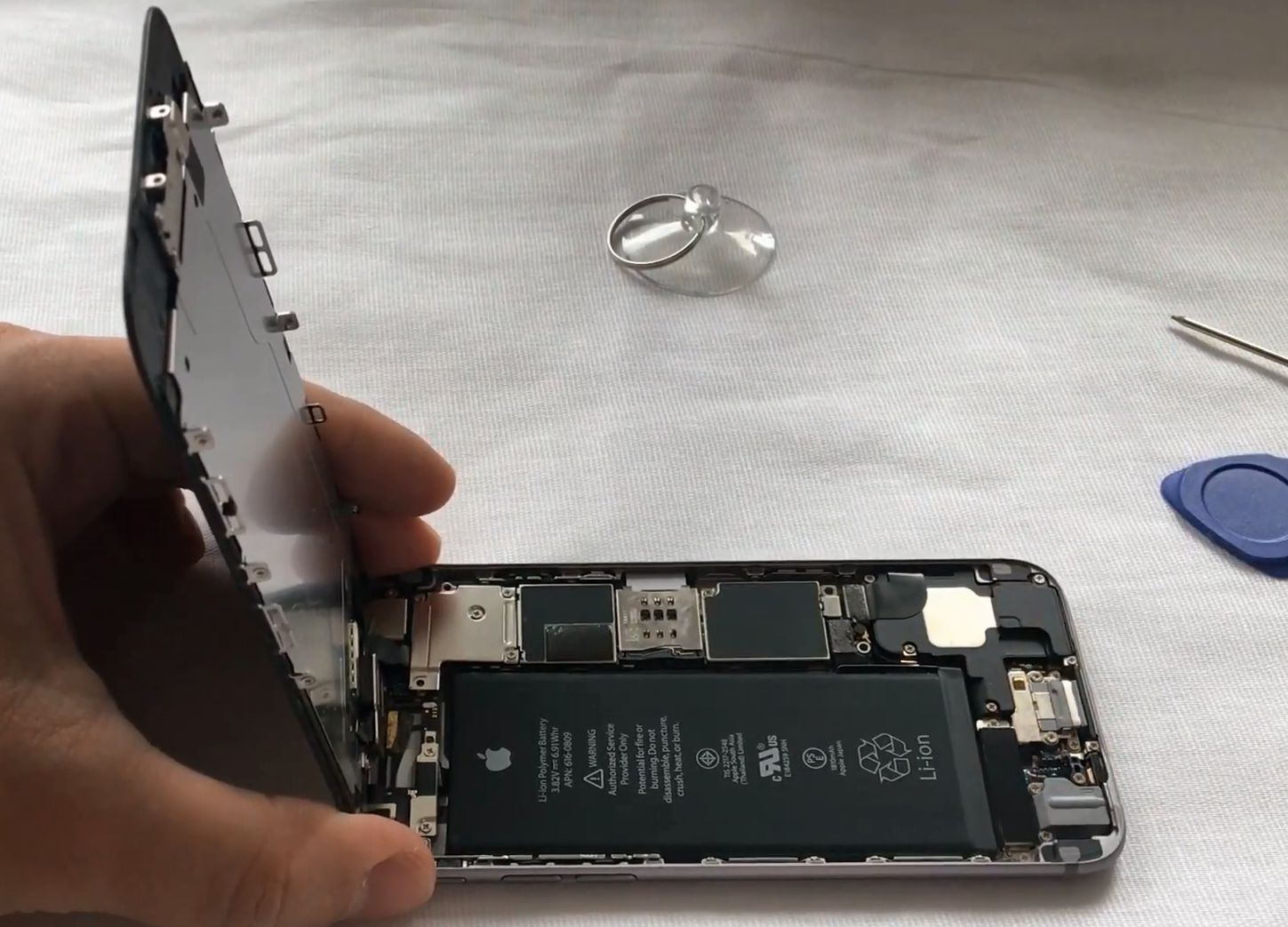

Піднімаємо дисплей під кутом, щоб отримати доступ до шлейфів. Обов'язково спочатку від'єднуємо батарею, щоб уникнути короткого замикання. Хрестовою викруткою T5 викручуємо гвинти, що тримають металеву пластину над шлейфами.

Тут дуже важливо розкладати гвинти в порядку викручування, оскільки кожен гвинт має свою довжину. Неправильна установка може пошкодити багатошарову плату, що призведе до дорогого ремонту материнської плати.

Використовуючи пластикову лопатку, пінцет або акуратно нігтем, від'єднуємо шлейфи дисплею - має бути характерний тихий клацанням. Знімаємо старий дисплей та відкладаємо телефон осторонь, щоб не заважав.

Підготовка нового дисплею

Знімаємо захисну плівку з нового дисплейного модуля та розпаковуємо всі компоненти. Якісні дисплеї зазвичай протестовані та можуть встановлюватися відразу без додаткової перевірки.

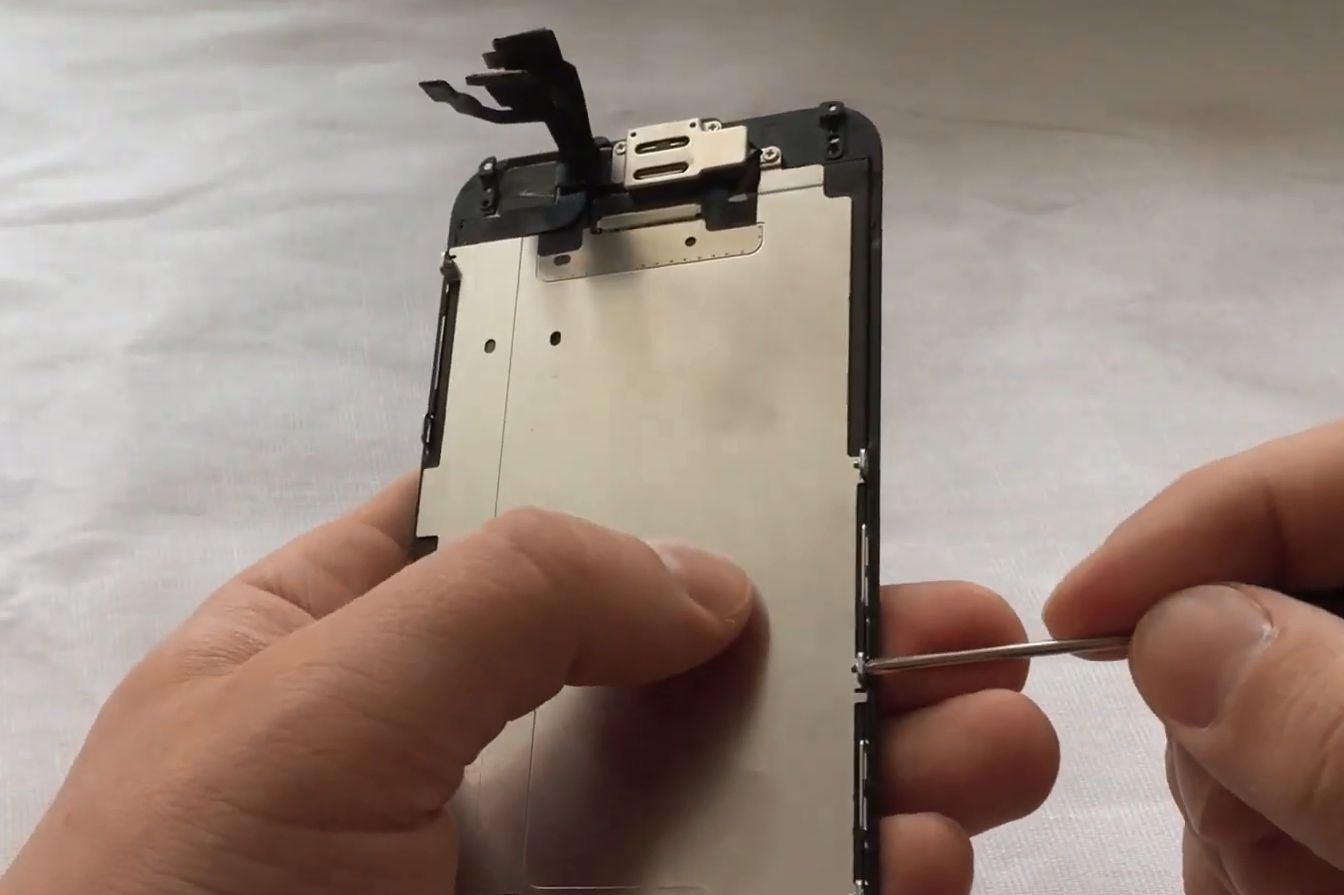

Тепер потрібно перенести компоненти зі старого дисплею. Для фронтальної камери та датчиків викручуємо гвинти, що тримають металеву пластину, піднімаємо шлейф камери та обережно витягуємо камеру і динамік, після чого від'єднуємо шлейфи від камери.

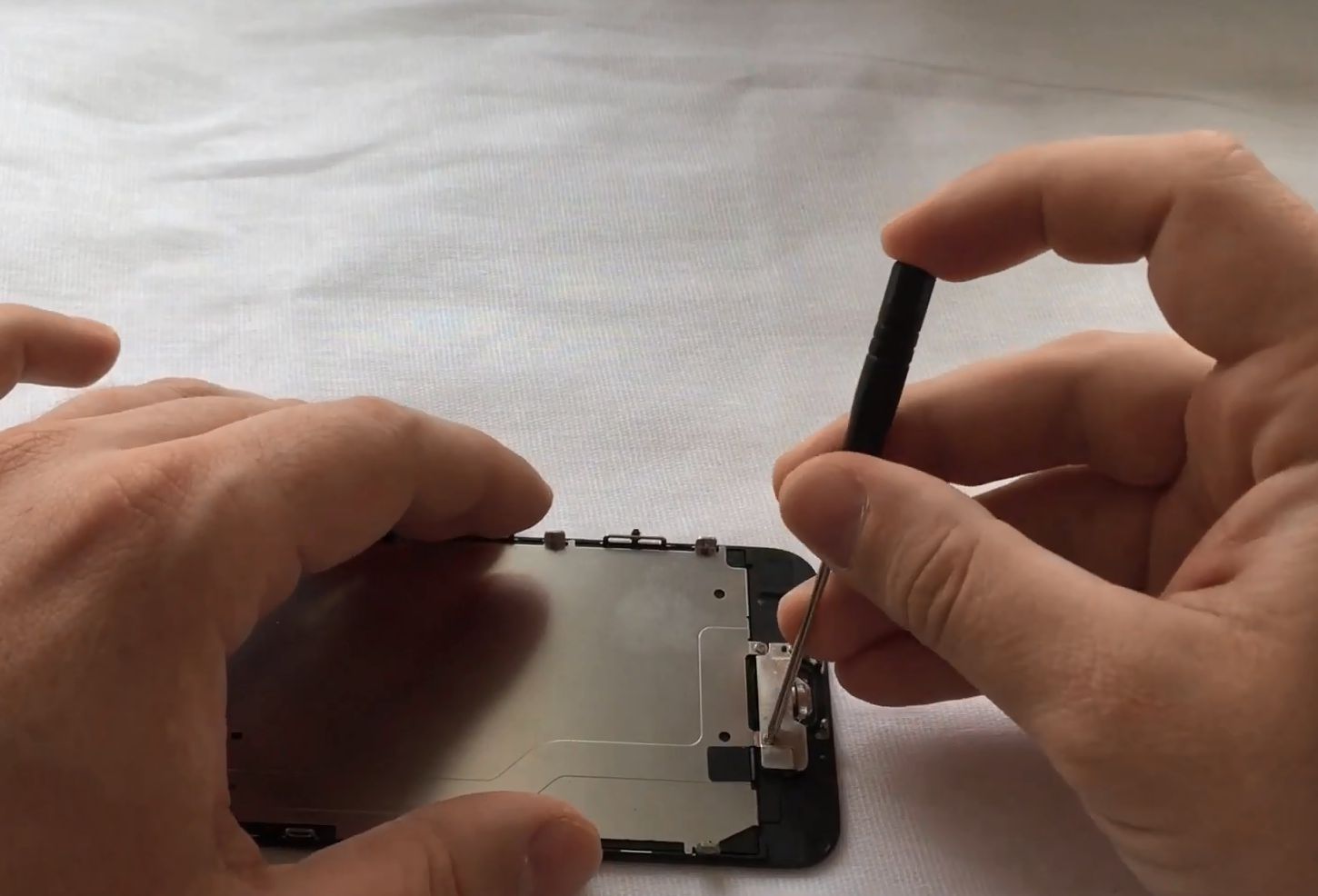

Для кнопки Home (Touch ID) викручуємо кріпильні гвинти, від'єднуємо шлейф кнопки Home та обережно витягуємо кнопку - це найдорожчий компонент.

Робота з додатковими компонентами

Прогріваємо дисплей термофеном (300°C) або звичайним феном та відклеюємо сенсорні елементи - мікрофон, датчики наближення. Обов'язково зберігаємо віконце датчиків, оскільки без нього датчики не працюватимуть. Це віконце обмежує хід та забезпечує правильне спрацювання - без нього телефон може не реагувати на наближення під час розмов.

Встановлюємо компоненти на новий дисплей. Знімаємо захисну плівку з нового дисплею та встановлюємо мікрофон в відповідний отвір з направляючими, після чого приклеюємо датчики на свої місця.

Вставляємо камеру в отвір - вона має легко стати на місце та закріплюємо направляючими елементами. На шлейфі динаміка є два отвори, а на самому динаміку також є направляючі - правильно з'єднуємо відповідні елементи.

Вставляємо кнопку Home в підготовлений отвір, підключаємо шлейф (має бути характерний клац) та закручуємо кріпильні гвинти.

Підготовка до збирання

Новий шлейф дисплею може бути жорсткішим за старий, тому обережно згинаємо його за формою старого. Це забезпечить правильний радіус та легке збирання. Не переламуємо шлейф - тільки задаємо форму.

Підключаємо дисплей до материнської плати та защелкуємо всі шлейфи по черзі, не поспішаючи. При правильному підключенні має бути тихий хруст. Закручуємо захисну пластину над шлейфами.

Обов'язково підключаємо батарею для тестування та вмикаємо телефон перед остаточним збиранням. Перевіряємо всі функції: дотик, яскравість, камери.

Остаточне збирання та тестування

Встановлюємо дисплей під кутом у верхні пази та акуратно опускаємо на нижню частину. Рівномірно притискаємо по всьому периметру, не поспішаючи - поспіх може призвести до тріщин. Закручуємо нижні гвинти біля Lightning-роз'єму.

Проводимо фінальне тестування: телефон має вмикатися та завантажуватися, сенсорний екран має реагувати на дотики, регулювання яскравості має працювати, фронтальна камера має працювати, Touch ID має розблоковувати телефон, а датчик наближення має працювати під час дзвінків.

Важливі поради

Пам'ятайте, що кожен гвинт має своє місце - неправильна установка може пошкодити плату. Розкладайте гвинти в порядку викручування та не закручуйте сильно, щоб не зірвати різьбу.

Щодо шлейфів: від'єднуйте їх акуратно, оскільки пошкоджений шлейф означає нефункціональний компонент. Характерний клац при підключенні означає правильне з'єднання. Не тягніть за шлейфи при відключенні.

Touch ID працює тільки з оригінальною кнопкою Home. При пошкодженні кнопки Touch ID не відновлюється, а це найдорожчий компонент для заміни.

Ремонт виправданий, якщо телефон в хорошому стані крім дисплею, вартість запчастин не перевищує 50% ціни аналогічного б/в телефону, а батарея тримає заряд задовільно. Краще купити новий телефон, якщо є множинні поломки, проблеми з материнською платою або ремонт економічно недоцільний.

Заміна дисплею iPhone 6 - це відмінна можливість навчитися ремонту та заощадити гроші. Головне - не поспішати, використовувати правильні інструменти та дотримуватися послідовності дій. При акуратному підході та якісних запчастинах ваш iPhone прослужить ще довго.
